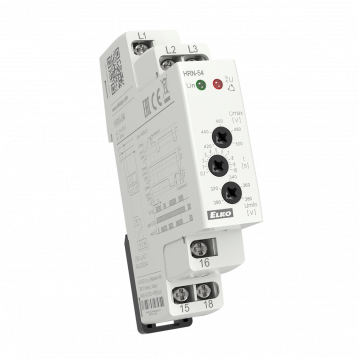

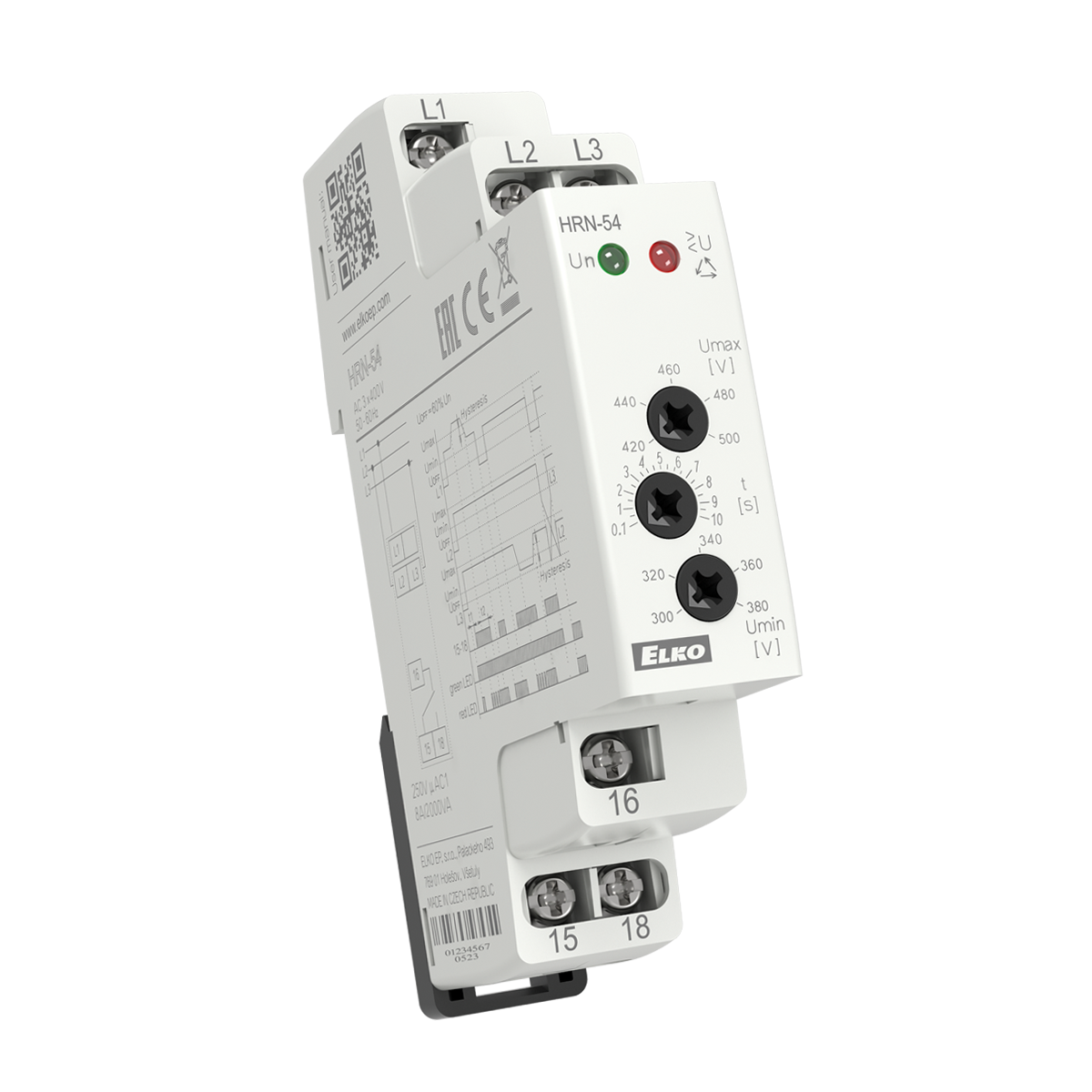

Giám sát điện áp - Rơle HRN-54

MÔ TẢ

• Phục vụ để giám sát điện áp, mất pha và thứ tự trong tổng đài.
• Điện áp được thực hiện từ điện áp giám sát
• T1 cố định (500ms) và T2 có thể điều chỉnh (0,1-10 s) Độ trễ để loạibỏ điện áp rơi và quá ngưỡng.
• Trong trường hợp điện áp cung cấp giảm xuống dưới 60% Un (Uoff cấp dưới) chuyển tiếp ngay lập tức phá vỡ không có Độ trễ
• Có thể thiết lập mức độ trên và dưới của điện áp giám sát.
• Rơle giám sátđiện áp trong 2 phiên bản:
• HRN-54: cung cấp từ tất cả các pha có nghĩa là rơle là còn chức năng trong trường hợp khi một pha bị lỗi
• HRN-54N: cung cấp L1-N, có nghĩa là màn hình rơle cũng lỗi của dây trung tính
• Tình trạng bị lỗi được chỉ định bởi đèn LED màu đỏ và bằng cách phá vỡ đầu ra rơle rơle.

CÁC THÔNG SỐ KỸ THUẬT

• điện áp điện giám sát:
  HRN-54: 3 x 400 V
  HRN-54N: 3 x 400 V / 230 V
• Umax: 105-125% của điện áp giám sát.
• Umi): 75 - 95% của điện áp giám sát.
• Đầu ra rơle: 1x đổi 8 A / 250 V AC1 (Agni, 2500 VA).
• 1-MODULE, DIN loại gắn tủ.

• Datasheet HRN-54 HRN-54N

  Định dạng: pdf | : 295 kB | 23. 10. 2024

• EC Declaration of conformity HRN-54

  Định dạng: pdf | : 350 kB | 17. 10. 2016
