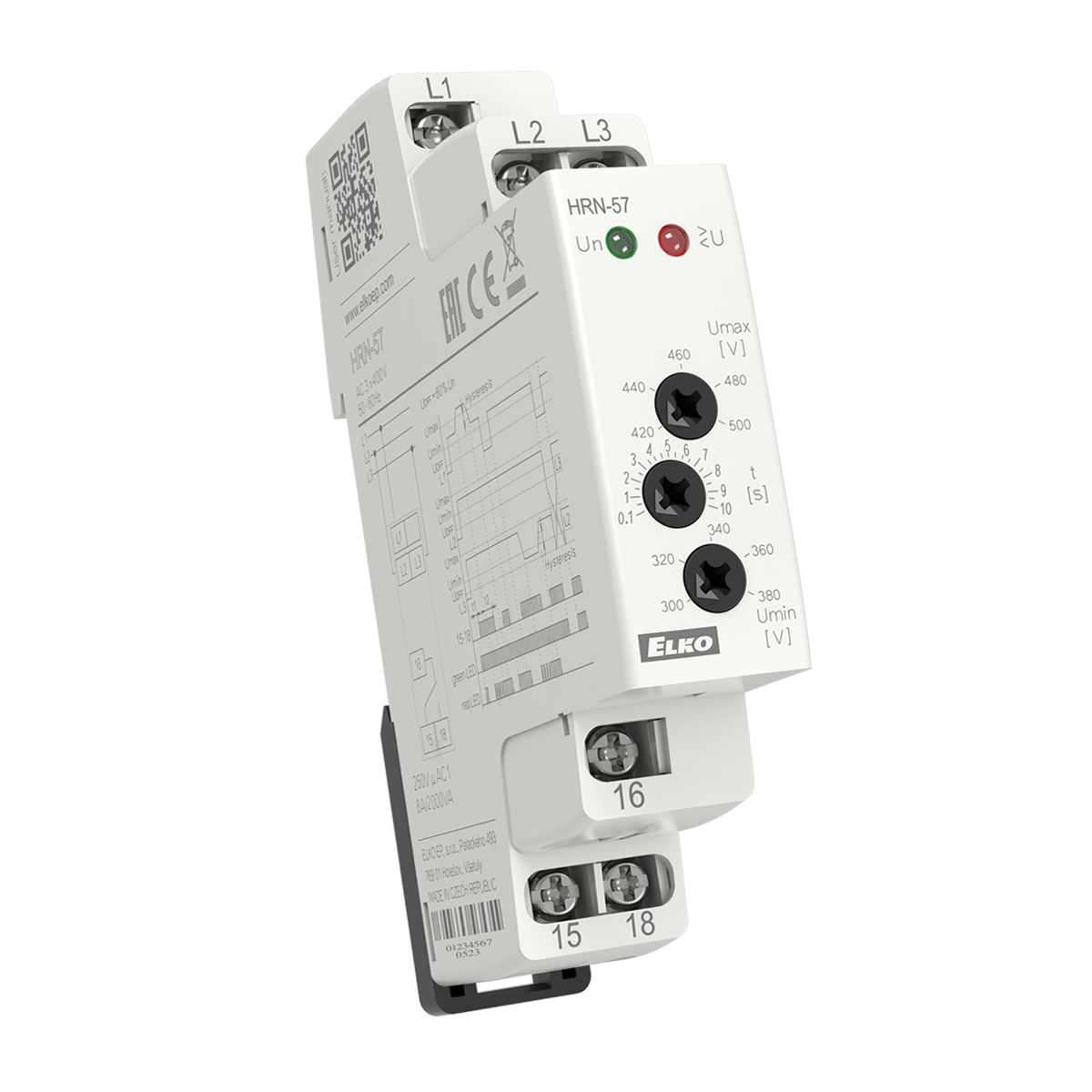

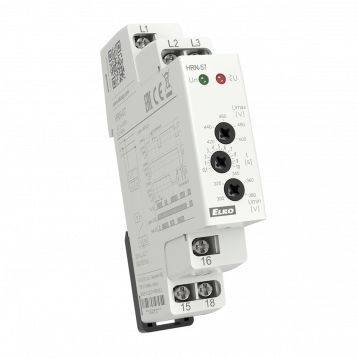

Giám sát điện áp - Rơle HRN-57

MÔ TẢ

• Rơ le không giám sát thứ tự pha.
• Điện áp được thực hiện từ điện áp giám sát
• T1 cố định (500ms) và T2 có thể điều chỉnh (0,1-10 s) Độ trễ để loại bỏ điện áp rơi và quá ngưỡng.
• Trong trường hợp điện áp cung cấp giảm xuống dưới 60% Un (U tắt mức độ thấp hơn) Rơ le ngay lập tức chuyển OFF không có sự trễ.
• Có thể thiết lập mức độ trên và dưới một cách độc lập.
• Rơle giám sátđiện áp ở hai phiên bản:
• HRN-57: cung cấp từ tất cả các pha, có nghĩa là rơ le là chức năng cũng trong trường hợp lỗi trong một pha
• HRN-57N: cung cấp L1-N, có nghĩa làRơle giám sátcũng lỗi của dây trung tính, thay thế cho HRN-52
• Tình trạng bị lỗi được chỉ định bởi đèn LED màu đỏ và bằng cách phá vỡ đầu ra rơle rơle.

CÁC THÔNG SỐ KỸ THUẬT

• Điện áp điện giám sát:
  • HRN-57: 3 x 400 V
  • HRN-57N: 3 x 400 V / 230 V
• Umax: 105-125% của điện áp giám sát.
• Umin: 75 - 95% của điện áp giám sát.
• Đầu ra rơle: 1x đổi 8 A / 250 V AC1 (Agni, 2500 VA)

• Datasheet HRN-57 HRN-57N

  Định dạng: pdf | : 197 kB | 10. 08. 2023

• EC Declaration of conformity HRN-57

  Định dạng: pdf | : 350 kB | 17. 10. 2016

• Manual multilanguage HRN-57 57N

  Định dạng: pdf | : 2 MB | 30. 06. 2020
